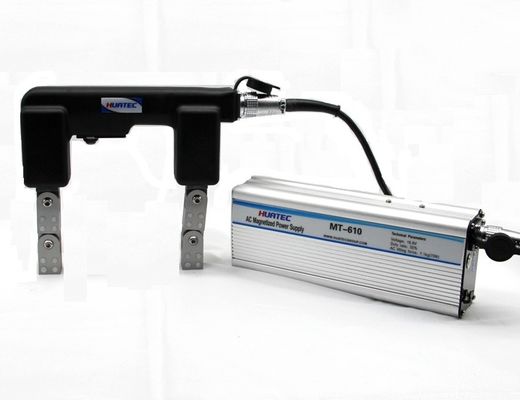

Inspeksi Partikel Elektromagnetik dan Magnetik

Inspeksi Partikel Magnetik Elektromagnetik AC/DC Baterai Powered Yoke Mendeteksi Indikasi Permukaan dan Subsurface

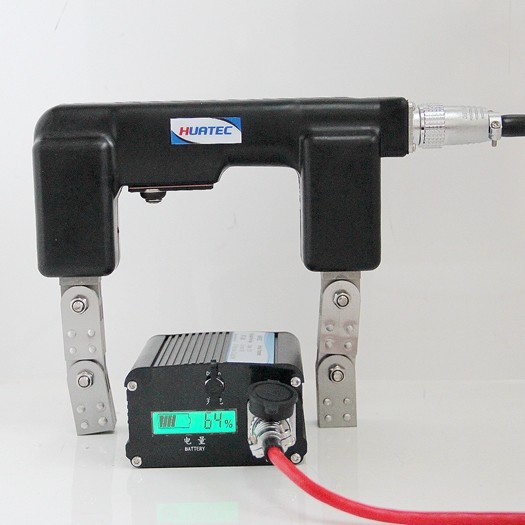

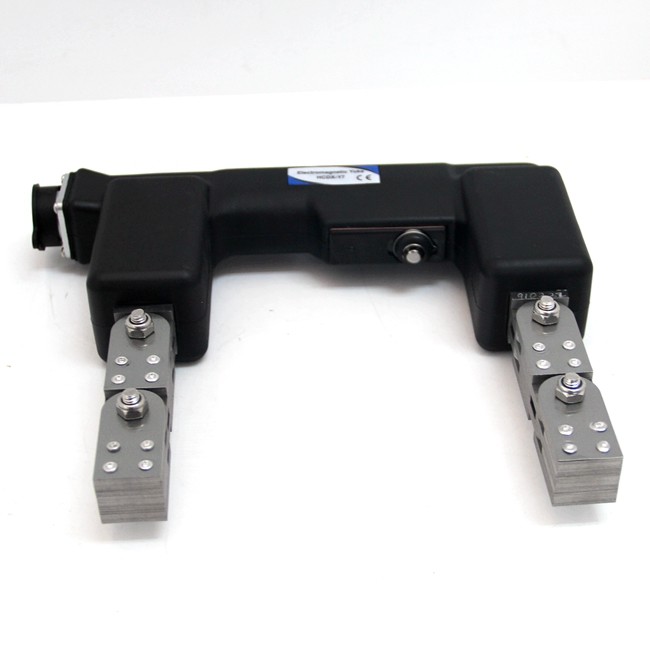

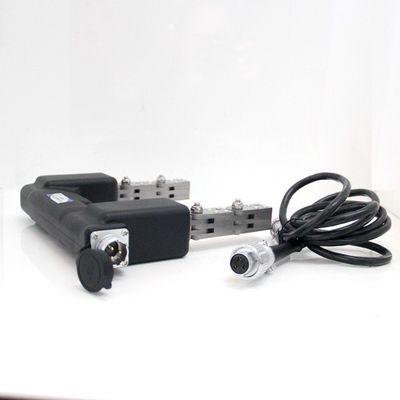

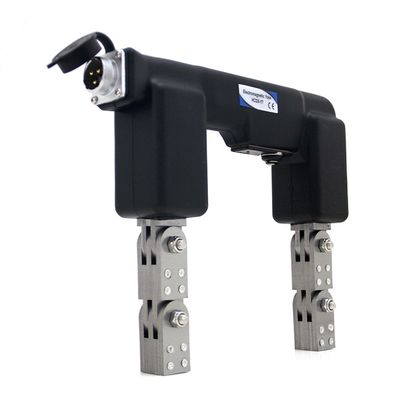

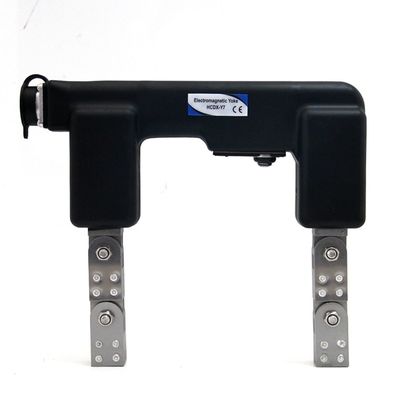

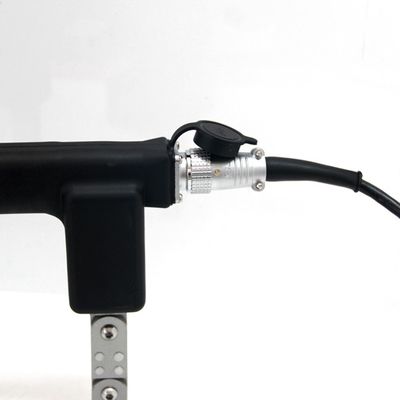

HCDX-Y7 adalah yang tahan lama, AC / DC, baterai dipimpin yoke dirancang untuk mendeteksi permukaan dan sub-permukaan indikasi dalam aplikasi yang paling kasar.

Dengan konstruksi tertutup tahan kimia, artikulasi kaki untuk kontur ke bentuk bagian apapun dan kuat tegangan-dihilangkan tali dua belas kaki untuk digunakan di lapangan,HCDX-Y7 sangat ideal untuk inspeksi las dan pengujian jarak jauh lainnya.

Kontrol solid state memungkinkan operator untuk menggunakan medan magnet AC untuk indikasi permukaan atau medan magnet DC untuk indikasi di bawah permukaan untuk memenuhi semua kebutuhan inspeksi.

Fitur produk

Sesuai dengan JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024

Solid Disegel, konstruksi tahan lama

Tahan kimia dan abrasi

Pilihan operasi AC dan DC untuk inspeksi permukaan dan sub-permukaan

Lebih dari spesifikasi angkat ASTM

Ada tempat yang terhubung langsung ke catu daya AC, yang dapat terhubung langsung ke catu daya AC.

Dimungkinkan untuk menggunakan catu daya magnetisasi AC (DC-AC inverter battery pack) untuk memasok daya AC tanpa penyisipan langsung ke catu daya AC.

Sumber daya magnetisasi DC (pak baterai DC) dapat digunakan untuk mewujudkan fungsi magnetisasi DC.

Fungsi tampilan daya dapat menampilkan daya baterai saat ini, dan memiliki fungsi alarm suara dan cahaya.

Dibangun dalam chip microcomputer untuk menstabilkan tegangan output dan memastikan sensitivitas deteksi.

Magnetisasi yang dapat diatur

Tas pinggang kerja khusus dapat membawa paket baterai, suspensi magnetik, agen kontras, probe yoke, dll.

Panduan model

HCDX-Y7

Parameter teknis

Suhu kerja: -10 ~ +40 C

Suhu penyimpanan: -20 ~ 50 C

Kelembaban relatif: < 80% tidak kondensasi

Peningkatan suhu kerja: < 18 C

Tingkat beban sementara: > 50%

Sensitivitas: Percobaan standar A1 dengan alur 15/50 yang jelas ditampilkan.

Daya angkut daya minimum AC: >4,5kg (44N)

Daya tegangan DC minimum: > 18,1 kg (177N)

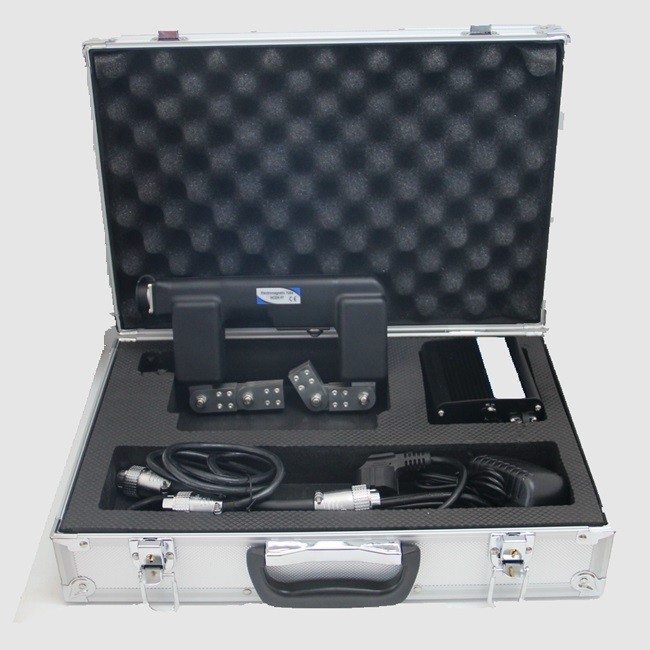

Konfigurasi standar:

HCDX-Y7

Detektor cacat bubuk magnetik host 1

Jalur listrik 1

Paket baterai DC yang dapat diisi ulang (sumber daya magnet DC) 1

Tas ransel daya DC 1

Adaptor daya 1

Jalur sambungan output DC 1

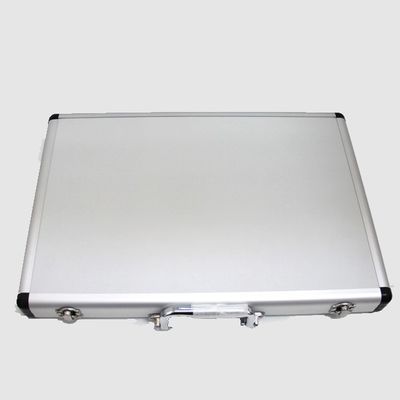

Kotak instrumen 1

Contoh cacat:Lokasi cacat:

Inklusi jahitan Permukaan dan bawah permukaan Ideal untuk: retakan kelelahan

Rintangan retak Air mata Laps Percobaan lapangan pemeriksaan panci

Pengelasan slag Penggilingan retakan Pemeriksaan dalam penggunaan

Memadamkan retakan Lingkungan yang menuntut

Inspeksi las
