DAC AVG Video Recorder Ultrasound Defect Detector Auto Kalibrasi Untuk Logam

1 PCS
MOQ
DAC AVG Video Recorder Ultrasound Defect Detector Auto Kalibrasi Untuk Logam
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Frekuensi pengulangan pulsa: 20Hz hingga 2000Hz
Jangkauan Deteksi: 0-15000 mm, pada kecepatan baja
Kecepatan Suara: 1000 hingga 20.000 m/s
Metode kerja: Pulsa gema, ganda, dan melalui transmisi
Rentang Dinamis: Lebih dari 40dB
Linearitas Sistem Horisontal: +/- 0,2% WPS
Linearitas Sistem Vertikal:: 0,25% FSH, Akurasi Penguat +/-1 dB
Sensitivitas Meninggalkan: lebih dari 50dB (Lubang datar sedalam 200mmФ2)
Kebisingan: kurang dari 10%
Pemantau Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
Keuntungan: Maks 110 dB dalam resolusi yang dapat dipilih 0,1, 1,0, 2,0, 6,0 dB.
Bandwidth (bandpass penguat): 0,2 hingga 20MHz
Energi pulsa: 100V, 200V, 250V, 300V, 500V dapat dipilih
Nama produk: Detektor cacat USG
Persyaratan Daya: Listrik AC 100-240 VAC, 50-60 Hz
Suhu operasi: -10 ℃ hingga 50 ℃
Alarm: Beep dan LED
Menyoroti:

Kalibrasi otomatis Video Recorder Detektor Cacat

,

DAC AVG Video Recorder Flaw Detector

,

Metal Video Recorder Detektor Cacat

Informasi dasar
Tempat asal: Beijing
Nama merek: HUATEC
Sertifikasi: ISO, CE, GOST
Nomor model: FD219
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: paket standar ekspor
Waktu pengiriman: 1-4 hari
Syarat-syarat pembayaran: T/T, PayPal, Western Union
Menyediakan kemampuan: 500pcs per bulan
Deskripsi Produk

DAC AVG Video Recorder Kalibrasi Otomatis Ultrasound Metal Defect Detector FD219

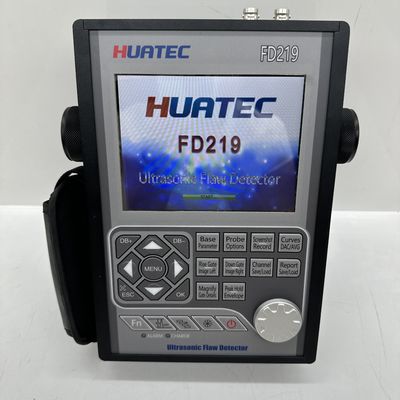

DAC AVG Video Recorder Ultrasound Defect Detector Auto Kalibrasi Untuk Logam 0

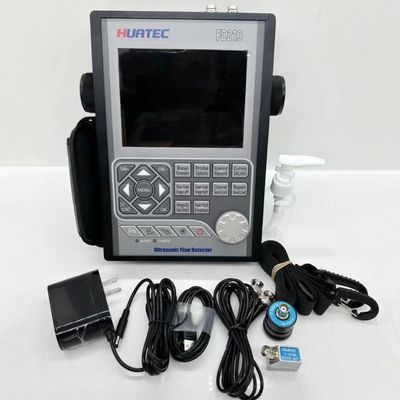

DAC AVG Video Recorder Ultrasound Defect Detector Auto Kalibrasi Untuk Logam 1

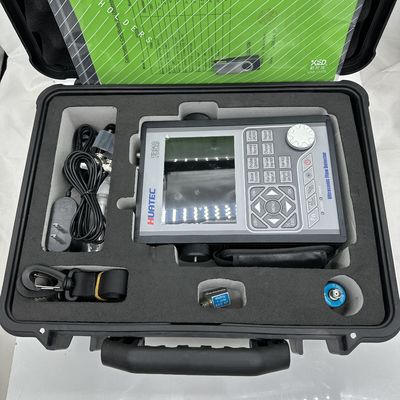

DAC AVG Video Recorder Ultrasound Defect Detector Auto Kalibrasi Untuk Logam 2



Pengantar

Detektor cacat HUATEC FD219 ini adalah detektor cacat ultrasonik digital industri portabel yang dapat mendeteksi, menemukan, mengevaluasi dan mendiagnosis berbagai cacat (retakan, inklusi, pori-pori, dll.).) dalam benda kerja dengan cepat, nyaman, tanpa kerusakan, dan akurat. Hal ini dapat digunakan baik di laboratorium dan di situs rekayasa.Pengolahan logam, industri kimia dan bidang lain yang membutuhkan deteksi cacat dan kontrol kualitas.transportasi kereta api, boiler dan wadah tekanan, dll.

Instrumen ini dapat digunakan secara luas dalam menemukan dan ukuran retakan tersembunyi, kekosongan, disbands, dan diskontinuitas serupa dalam las, forging, billets, poros, poros, tangki dan kapal tekanan, turbin,dan komponen struktural.

Fitur Instrumen

Hardware inti dirancang dengan ARM + FPGA, dan perangkat lunak menggunakan sistem operasi multitasking yang sangat andal, yang sangat meningkatkan fungsi, portabilitas,daya tahan dan keandalan instrumen.

Instrumen ini menggunakan menu master-slave, dan dirancang dengan tombol pintasan dan tombol putar digital. Instrumen ini ringan dan portabel, dan dapat dipegang dengan satu tangan.

Tampilan

Full-digital multi-warna resolusi tinggi (640×480 piksel) multi-warna TFT LCD display.



4 gaya antarmuka operasi dapat dipilih sesuai dengan lingkungan.

LCD dengan pembaruan 60 Hz cepat mampu menampilkan perubahan bentuk gelombang halus.

Kecerahan LCD dapat diatur secara bebas.

Bentuk

Cangkang logam yang terbuat dari aluminium kuat dan tahan lama, dan kinerja perisai elektromagnetik sangat baik.

Bracket peredam berputar 360 derajat dan sarung karet mudah digunakan.

Panel kaca tempered, sangat keras, tahan haus dan tahan goresan

Potret layar dan laporan deteksi cacat PDF

Tangkapan layar real-time dari semua halaman dan laporan deteksi cacat, dan menyimpannya sebagai gambar BMP ke U disk, yang dapat diatur sebagai gambar warna atau skala abu-abu.

Ekspor laporan deteksi cacat sebagai file PDF dan menyimpannya ke U disk untuk arsip dan pencetakan yang mudah.

Semua isi file PDF dapat disesuaikan sesuai dengan kebutuhan pengguna.

Gambar BMP dan file PDF dapat dilihat di komputer atau ponsel.

Jangkauan

Hingga 15000mm di baja; rentang dapat dipilih dalam langkah tetap atau terus berubah.

Pulser

Pulse Energy dapat dipilih antara 100V, 200V, 250V, 300V, 350V, 400V dan 500V.

Pulse Width disetel dari 0,1 μs hingga 0,5 μs untuk mencocokkan probe dengan frekuensi yang berbeda.

Frekuensi Pengulangan Pulsa diatur dari 20 Hz hingga 2 KHz.

Damping dapat dipilih antara 50Ω,150Ω,250Ω dan 500Ω untuk kinerja probe yang optimal

Pilihan probe: probe kristal tunggal, probe kristal ganda, probe sudut khusus, probe menembus, probe memanjat.

Penerima

Sampling: 16 digit AD Converter pada kecepatan pengambilan sampel 320 MHz

Perbaikan: Positif Halfwave, Negatif Halfwave, Fullwave dan RF

Analog Bandwidth: Kemampuan 0,2 MHz sampai 20 MHz dengan rentang frekuensi yang dapat dipilih (diatur secara otomatis oleh instrumen) untuk mencocokkan probe untuk kinerja optimal.

Peningkatan: 0 dB sampai 110 dB diatur dalam langkah yang dapat dipilih 0,1 dB, 2 dB, 6 dB.

Gerbang

Dua gerbang yang sepenuhnya independen menawarkan berbagai pilihan pengukuran untuk ketinggian sinyal atau jarak menggunakan pemicu puncak.

Mode echo-to-echo memungkinkan posisi gerbang yang akurat untuk sinyal yang sangat dekat satu sama lain.

Gate Start: Variabel di seluruh rentang yang ditampilkan

Lebar Gerbang: Variabel dari Gerbang Mulai sampai akhir kisaran yang ditampilkan

Ketinggian Gerbang: Variabel dari 0 sampai 99% Ketinggian layar penuh

Alarm: ambang positif/negatif dengan LED Flash.

Memori

Instrumen ini memiliki memori berkapasitas besar, dan data dan file tidak akan hilang karena kegagalan listrik dari instrumen.

Memori 500 file saluran untuk menyimpan pengaturan kalibrasi dan parameter probe.

Memori 1000 file laporan gelombang untuk menyimpan gelombang A-Scan dan pengaturan.

Semua file dapat disimpan, dipanggil kembali dan dihapus.

Pengaturan saluran dan file laporan dapat diekspor melalui disk memori, dan informasi juga dapat disimpan dalam jumlah tak terbatas melalui memori USB.

Perekam Video

Video Recorder berguna dalam banyak situasi, sangat nyaman bagi mereka yang ingin menganalisis kegiatan penggeledahan nanti.

Instrumen dapat merekam proses tes dan menyimpannya sebagai file video, yang dapat diputar kembali melalui instrumen atau perangkat lunak khusus.dan setiap file video bisa sampai 5 menit panjang.

Jika Anda memilih untuk menyimpan file video ke disk memori, jumlah dan durasi file video tidak akan dibatasi.

Mencatat dan memutar ulang proses pengujian memberikan kenyamanan besar untuk studi dan analisis deteksi cacat di masa depan.

Pemutaran video mendukung fungsi pause, fast forward, fast rewind, dan stop.



Fungsi

  • Kalibrasi otomatis: Kalibrasi otomatis offset probe nol, sudut probe (nilai K) dan kecepatan material.
  • Flaw Locating: Live display Sound-path, Proyeksi (jarak permukaan), kedalaman, amplitudo,
  • Ukuran cacat: Ukuran cacat otomatis menggunakan AVG atau DAC, kecepatan pelaporan penerimaan atau penolakan cacat.
  • Digital Reading and Trig. Fungsi: Ketebalan / kedalaman dapat ditampilkan dalam pembacaan digital ketika menggunakan probe normal dan Surface Distance dan Depth ditampilkan langsung ketika probe sudut digunakan.
  • DAC/AVG: kurva secara otomatis dihasilkan, dan titik pengambilan sampel dapat dikompensasi dan dikoreksi. kurva secara otomatis melayang dengan keuntungan, secara otomatis memperluas dengan jarak deteksi,dan bergerak secara otomatis dengan waktu keterlambatan.
  • AWS D1.1Memilih standar ini dapat mengurangi perhitungan manual dan meningkatkan efisiensi deteksi.
  • Fitur koreksi permukaan melengkung.
  • Fungsi pengukuran ketinggian retakan.
  • Gate Magnify: penyebaran rentang gerbang di seluruh lebar layar.
  • Rekaman video dan pemutaran.
  • Fungsi keuntungan otomatis
  • Envelope: Tampilan simultan live A-scan pada tingkat update 60 Hz dan envelope display A-scan
  • Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.
  • Tanda puncak: menangkap dan menandai puncak secara real time
  • Kode echo: menampilkan area tampilan echo 1 ~ 9 dalam warna yang berbeda, digunakan untuk menganalisis posisi cacat.
  • Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jarak uji.
  • B Fitur tampilan Scan. Intuitif menampilkan bentuk cacat benda kerja dan hasil deteksi lebih intuitif.



Jam Waktu Nyata

Jam instrumen terus berjalan melacak waktu.

Komunikasi

Dua port USB2.0 berkecepatan tinggi. Dua mode USB dapat dipilih: U-DISK dan U-BRIDGE.gambar tangkapan layar dan film yang direkam dapat disimpan ke U-DISKDalam mode U-BRIDGE, instrumen bertukar data dengan DataPro Software.

Baterai

Baterai lithium-ion berkapasitas besar dan berkinerja tinggi.

Waktu kerja terus menerus lebih dari 12 jam. 4-6 jam waktu pengisian ulang khas.

Tombol

Pengaturan operasi dapat dilakukan dengan mudah dan cepat menggunakan tombol putar.

Peningkatan perangkat lunak

Perangkat lunak dapat dengan mudah ditingkatkan melalui U-DISK. Upgrade tidak akan menyebabkan kerusakan pada mesin.

Spesifikasi

  • Jangkauan pengukuran: 0 sampai 15000 mm, pada kecepatan baja
  • Pulsa Pengulangan Frekuensi berkisar dari 20 Hz hingga 2000 Hz
  • Kecepatan material: 1000 sampai 20000m/s
  • Pulsa Pengulangan Frekuensi berkisar dari 20 Hz hingga 2000 Hz
  • Jangkauan dinamis: lebih dari 40dB
  • Linearitas sistem: Horizontal: +/- 0,2% FSW,

Vertikal: 0,25% FSH, Keakuratan Amplifier +/-1 dB.

  • Kekuatan resolusi: lebih dari 40dB
  • Sensitivitas Sisa: lebih dari 50dB ((Lebak 200mmF2 dengan dasar datar)
  • Penolakan (penindasan): 0 sampai 80% tinggi layar penuh
  • Kebisingan: kurang dari 10%
  • Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu
  • Peningkatan: 110 dB max dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.
  • Bandwidth (amplifier bandpass ): 0,2 sampai 20 MHz
  • Pergeseran denyut nadi: lebih dari 32dB
  • Penundaan Tampilan: -20 sampai 3400 μs
  • Probe Delay/Zero Offset: 0 sampai 99,99μs
  • Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui
  • Pulser: Pulser Gelombang yang Dapat Disetel
  • Energi Pulsa: 100V, 200V, 250V, 300V, 500V dapat dipilih
  • Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF
  • Satuan: Inci atau milimeter
  • Koneksi transduser: BNC atau LEMO
  • Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz
  • Suhu operasi: -10°C sampai 50°C, Suhu penyimpanan: -30°C sampai 50°C



Paket standar: Host,Straight Probe 2.5MHz 20mm, Angle Probe 4MHz 8X9 60degrees, Probe Connecting Cable, Power Adapter & Cable, PC Software,Komunikasi Kabel, Manual Pengguna, Sertifikat Kalibrasi, Kasus Instrumen



Aksesoris Opsional

Sonde lurus (5MHZ-ф20)
Sonde lurus (2.5MHZ-ф20)
Sonde lurus (2.25MHZ-ф20)
Sonde lurus (1MHZ-ф20)
Sudut probe (4MHZ-45 derajat, 8*9mm)
Sudut probe (4MHZ-60 derajat, 8*9mm)
Sudut probe (4MHZ-70 derajat, 8*9mm)
Sudut probe (4MHZ-80 derajat, 8*9mm)
Sudut probe (2MHZ-45 derajat, 8*9mm)
Sudut probe (2MHZ-60 derajat, 8*9mm)
Sudut probe (2MHZ-70 derajat, 8*9mm)
Sudut probe (2MHZ-80 derajat, 8*9mm)
Probe T/R (5MHz-ф20mm, fokus 15mm)
Probe T/R (2.5MHz-ф20mm, fokus 15mm)
Kabel koneksi ke probe (BNC-BNC)
Kabel koneksi ke probe (BNC-Lemo 00)
Kabel koneksi ke probe (Lemo 01-BNC)
Kabel koneksi ke probe (Lemo 01-Lemo 00)
Baterai ion lithium
Adaptor daya (4A/9V)
Kabel listrik
Kasus kulit
Blok uji V1
Blok uji V2
Blok uji DAC, ASME dll.

Gelang

Gigi biru
