Precision ABS Profilometer Surface Roughness Tester Personalize

Peralatan Kekasaran Permukaan Mesin Uji Profilometer Grafik Kontur Kekasaran Permukaan

1. Nama produk: Mesin Terintegrasi Profiler Kekasaran Permukaan

2. Model produk: SRT-7150, Merek: HUATEC

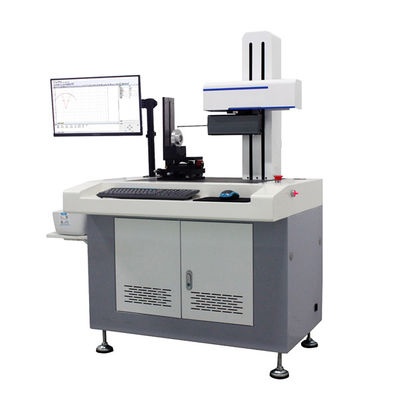

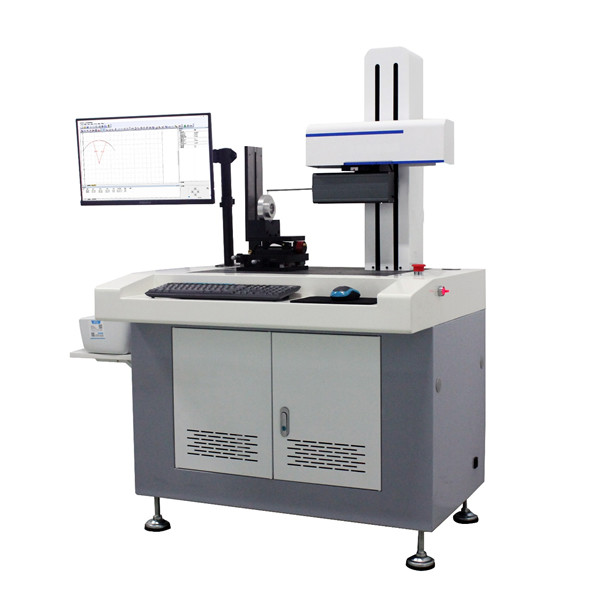

3. Foto produk

4. Keuntungan utama

• Didedikasikan untuk pengukuran presisi selama beberapa dekade!
• Melalui sertifikasi sistem manajemen mutu ISO9001, sertifikasi sistem manajemen pengetahuan;
• Sertifikasi perusahaan keunggulan kekayaan intelektual nasional;

• Melalui ekspor sertifikasi EU CE;

• Diversifikasi produk: Mendukung kustomisasi pelanggan;

5. Deskripsi instrumen dan rentang pengukuran:

# SRT-7150 merupakan peralatan mesin pengukur terintegrasi untuk pengukuran kekasaran permukaan dan kontur.

# Kekasaran permukaan dan profil berbagai benda kerja diukur dan dianalisis dengan menggunakan sistem pengukuran kisi presisi tinggi, rel panduan penggilingan presisi tinggi, motor linier non-kontak kinerja tinggi, modul pengukuran kekasaran kinerja tinggi, teknologi sistem kontrol komputer kinerja tinggi dan multi sempurna -perangkat lunak fungsional.

# Perangkat ini dapat mengukur berbagai parameter berbagai bagian mekanis, seperti parameter profil garis polos dan penampang, parameter waviness permukaan, parameter kekasaran, dan sebagainya.

# Dapat mengukur kelurusan, kemiringan, pengolahan sudut, pengolahan lingkaran (jarak garis lurus ke garis singgung, jarak pusat lingkaran ke pusat lingkaran, jari-jari busur, jarak titik potong ke pusat lingkaran, jarak pusat lingkaran ke garis lurus ), pengolahan garis titik (jarak titik potong ke garis lurus, jarak titik potong ke pusat lingkaran, titik potong dua garis lurus, jarak titik potong ke titik potong), kurva logaritmik, lebar alur, kedalaman alur, jarak tepi alur , jarak pusat alur, kemiringan, jarak horizontal, jarak vertikal dan parameter bentuk lainnya dari berbagai bagian.

# Sangat cocok untuk industri bantalan, pemrosesan mekanis, mobil, sepeda motor, perangkat keras presisi, perkakas presisi, cetakan, perkakas, komponen optik dan industri lainnya.

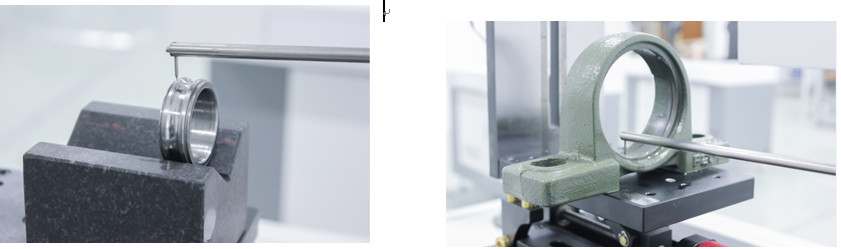

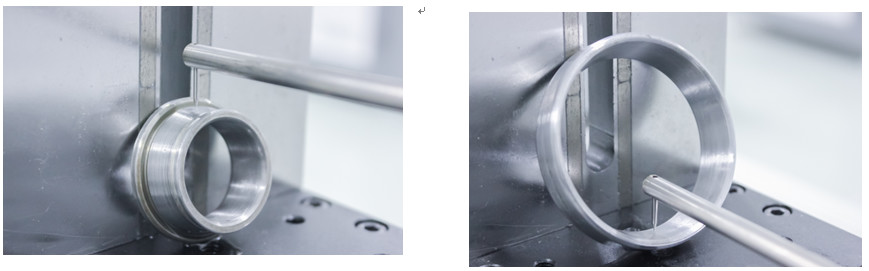

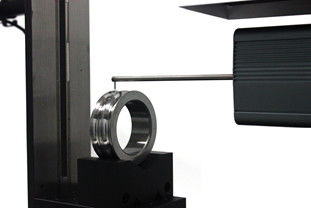

6. Kasus aplikasi:

7. Karakteristik teknis produk:

(1) Presisi tinggi, stabilitas tinggi, pengulangan tinggi, umur panjang;

1. Sistem pengukuran kisi presisi tinggi terkemuka dan sistem pengukuran induktansi presisi tinggi dipilih, dan akurasi pengukurannya sangat tinggi.
2. Penelitian independen dan pengembangan sistem rel pemandu penggilingan presisi tinggi, ketahanan aus material rel pemandu baik, memastikan sistem bekerja stabil dan andal;
3. Sistem penggerak motor linier berkinerja tinggi memastikan stabilitas pengukuran yang tinggi dan kemampuan pengulangan yang baik.

4. Meja ukur dapat menyesuaikan arah Y, arah horizontal, arah sektor horizontal dan berbagai sudut, dan dapat menyesuaikan berbagai sudut, yang sangat nyaman untuk kebutuhan pengukuran pengguna

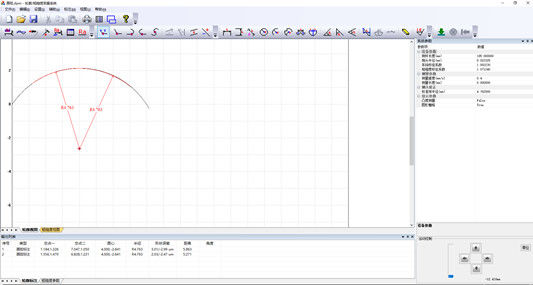

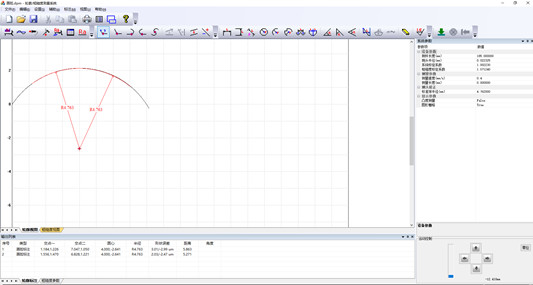

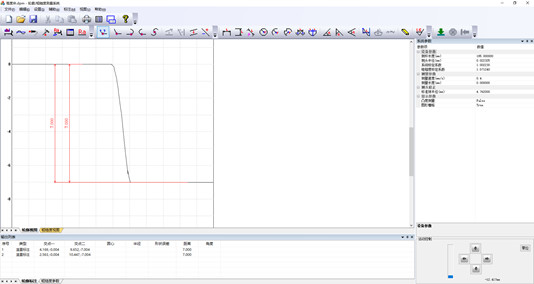

(2) Sistem perangkat lunak cerdas:

Antarmuka pengoperasian instrumen ramah, operator dapat dengan mudah menguasai pengoperasian instrumen, dan penggunaannya sangat sederhana.

1) Pengalaman desain perangkat lunak pengukuran praktis yang dikumpulkan oleh perusahaan selama bertahun-tahun memberi pelanggan pengalaman pengoperasian yang sederhana, praktis, dan cepat;

2) Pemrosesan data yang kuat dan otomatis, mencetak laporan dalam berbagai format, menampilkan otomatis, mencetak, menyimpan, catatan pengukuran kueri; data dapat diarsipkan atau dicetak secara terpusat tanpa menyita waktu operasi verifikasi.

3) Rentang pengukurannya lebar, yang dapat memenuhi fungsi pengukuran khusus dari hampir semua jenis pengukuran kontur benda kerja, termasuk sekrup benda kerja khusus, bantalan, ulir, dan sebagainya.

4) Bagian yang diukur dapat dipilih secara otomatis dan manual untuk evaluasi, dan fungsi perangkat lunak dapat disesuaikan sesuai dengan kebutuhan pelanggan;

5) Menggunakan penyimpanan database komputer berkapasitas besar, dapat mencatat semua hasil verifikasi.

8. Persyaratan lingkungan untuk digunakan:

• Permintaan daya: sekitar 500W
• Daya AC: 220V ± 10%, 50Hz
• Persyaratan lingkungan : suhu - 10 ~ 30 °C ;
• Kelembapan relatif : < 85 %
• Tidak ada sumber getaran yang jelas di lokasi pemasangan
• Kabel ground individu
• Seharusnya tidak ada debu, getaran, kebisingan, aliran udara, gas korosif, dan medan magnet kuat di sekitar ruangan yang dapat mempengaruhi pengukuran. RMS getaran tanah maksimum: < 50HZ 2,5μm/s > 50HZ 5,0μm/s

9. Parameter teknis:

Catatan: Parameter teknis di atas dapat disesuaikan dengan kebutuhan sebenarnya pengguna. Anda dipersilakan untuk berkonsultasi dengan teknisi kami tentang berbagai masalah.

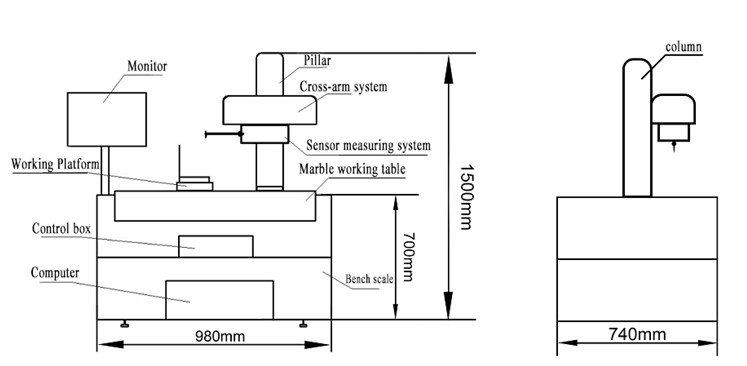

10. Ukuran peralatan:

12. Konfigurasi opsional

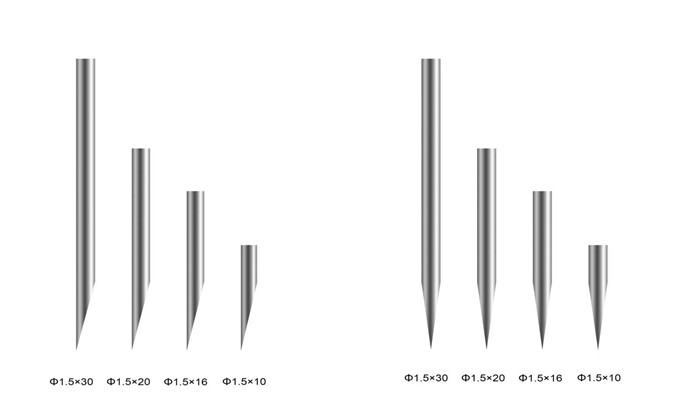

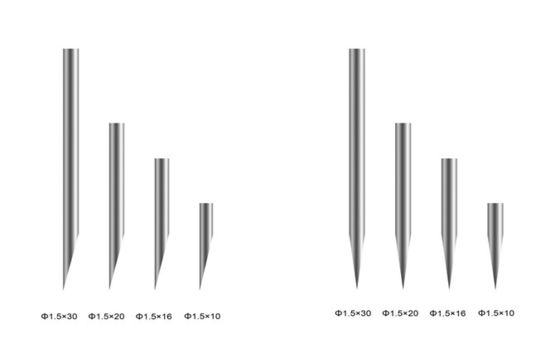

1, spesifikasi dan jarum uji yang berbeda

2. Platform kerja multi-arah dan multi-kekuatan

Platform dua sumbu: rotasi dan yaw;

Rotasi sumbu Z: 360 °, subdivisi minimum adalah 1 ', dengan fungsi penguncian;

Kemiringan sumbu Y: defleksi sumbu Y, rentang pengukuran 45 °, pembagian minimum 0,1 °;

Pembukaan tang pipih: 85 mm;

Ukuran keseluruhan bangku (panjang x lebar x tinggi): 170X170X160mm;

Berat keseluruhan: 14KG; Beban maksimum: 20KG

3,Blok V multifungsi

Ukuran: 75*35*24mm;

Perkataan: digunakan untuk memposisikan bagian poros kecil,

dengan fungsi penjepit

4,Perlengkapan multifungsi

13.Pengiriman dan penerimaan

1, Pengiriman

1. Tanggal pengiriman: dalam waktu 15 hari kerja setelah kontrak berlaku.
2. Tempat pengiriman: pengiriman ekspres gratis ke tempat pengiriman yang ditunjuk oleh peminta

2, Instalasi dan pelatihan

1. Perusahaan kami bertanggung jawab atas pemasangan dan commissioning peralatan di situs pengguna;
2. Selama pemasangan dan commissioning peralatan, personel teknis Pembeli harus dilatih dalam teori, pengoperasian dan pemeliharaan praktis, sehingga personel teknis pengguna dapat menguasai pengoperasian peralatan, terampil dalam menggunakan peralatan untuk verifikasi, memastikan normal pengoperasian peralatan dan mampu menghilangkan kesalahan umum dan pemeliharaan khusus peralatan.

3, Periksa sebelum penerimaan

1. Standar penerimaan: tunduk pada peraturan verifikasi nasional saat ini dan perjanjian teknis kontrak

2. Item penerimaan: periksa apakah kuantitas dan spesifikasi mesin utama, aksesori dan perkakas peralatan harus memenuhi persyaratan perjanjian teknis kontrak dan manual peralatan; Periksa apakah petunjuk pengoperasian dan data peralatan lainnya sudah lengkap dan memenuhi persyaratan perjanjian teknis.
3. Dalam proses penerimaan kontrak dan pelaksanaan kontrak, jika ada barang yang hilang dan kekurangan yang mempengaruhi kinerja peralatan, seperti aksesori peralatan, data teknis, panduan pengguna, perkakas khusus, suku cadang, layanan dan panduan teknis, perusahaan kami Bertanggung jawab untuk mengganti barang yang hilang dan kekurangan secara gratis.
4. Setelah penerimaan, kedua belah pihak menandatangani Laporan Penerimaan Produk.
